背景

在车载市场中，搭载EV?HEV?PHEV等2个电池系统的汽车逐渐增多。EV?PHEV中，传统的用+12V电池驱动的控制电路和用高压电池驱动的电路以及充电用的AC电源控制系统共存。像类似这种具有多个不同电压的，在电源供给时必须是绝缘的。

绝缘型DC-DC转换器MYIS系列是由符合AEC-Q标准的元件构成的小型、绝缘型DC-DC转换器。不使用光电耦合器，通过使用绝缘片式变压器，实现了高绝缘耐压、高可靠性、小型化。此外，目前虽然有插入端子型的电源模块，但是必须保证客户在基板上进行双面封装的空间。本产品通过采用表面封装型圆柱形端子，使得客户基板上不需要通孔的同时，实现了电源模块本身的小型化。因此基板占用面积缩小，电路设计的自由度提升。

产品特点

•由符合AEC-Q标准的元件构成的模块
•实现小型且高绝缘耐压
•采用表面封装型圆柱形端子，可回流简单封装

用途

EV/HEV/PHEV等2个电池系统
EV/PHEV等的充电系统

品名

MYISA3R308PSPQ （3.3V/0.8A、3W出力）
MYISA005R6PSPQ （5.0V/0.6A、3W出力）
MYISA012R3PSPQ （12V/0.25A、3W出力）
MYISA015R2PSPQ （15V/0.2A、3W出力）

详细请参阅此处

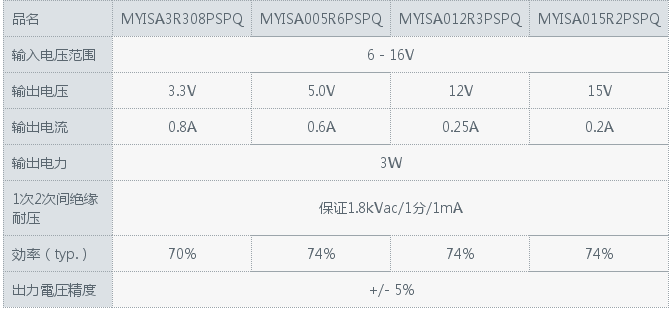

电气特性

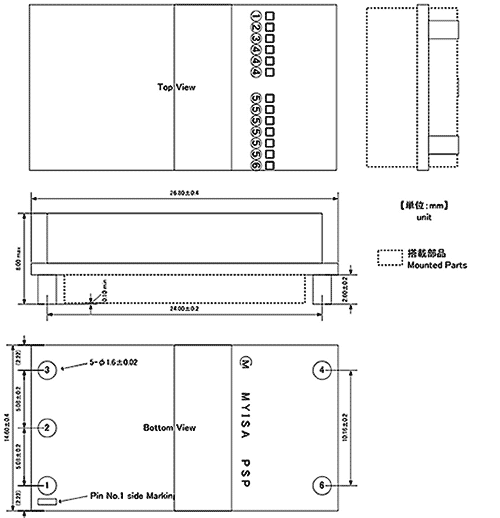

外形尺寸

16mm × 27mm × T8mm max

生产体制

自2016年12月开始量产。
