小型?表面封装型PoE用绝缘型DC-DC转换器的研发

2019-05-16 17:58:03  点击数:    admin

要旨

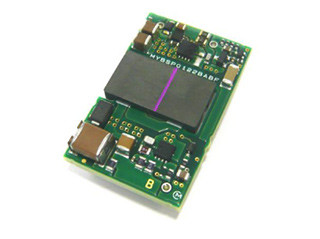

株式会社村田制作所研发出小型•表面封装型的Power over Ethernet(以下称PoE)用绝缘型DC-DC转换器MYBSP系列。

用于无线接入点、网络安全摄像机、IP电话等网络设备的Power Device。

该产品在Murata Electronics (Thailand)Ltd.,生产,并将于2017年3月开始量产,样品价格为2000日元。

背景

在网络设备市场中,如果搭载PoE,就不需要AC电源的安装工作,且节省线材,因此搭载PoE的设备不断地增加。此外,这些设备中,伴随着装置的小型化•高机能化,电源也有必要实现小型化。

本次研发出的DC-DC转换器MYBSP系列是搭载PoE通信规格IEEE802.3at的hardware classification protocol功能的小型绝缘型DC-DC转换器。通过使用片状变压器,实现高绝缘耐压•高可靠性•小型化。

此外,目前虽然有插入端子型的电源模块,但是它需要在客户基板上留有进行双面封装的空间。该产品采用表面封装型圆柱端子,使客户无需在基板上打通孔,同时也实现了电源模块本身的小型化。因此,基板占用面积减小,电路设计的自由度也大幅提升。

产品特点

?搭载IEEE802.3at的hardware classification protocol功能

?实现小型且高绝缘耐压(2.25kVdc)

?使用表面封装型圆柱端子,可通过回流焊接进行简易封装

用途

?IEEE802.3at的全部设备

?无线接入设备、安全摄像机、IP电话等网络设备

品名

MYBSP0122BABF(12V/2.125A, 25.5W输出)

MYBSP0055AABF(5.0V/5.1A, 25.5W输出)

详情请查看此处。

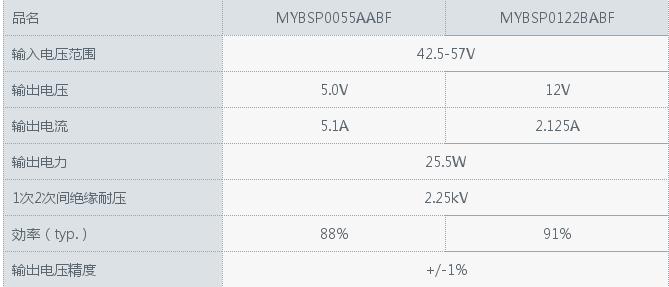

电气特性

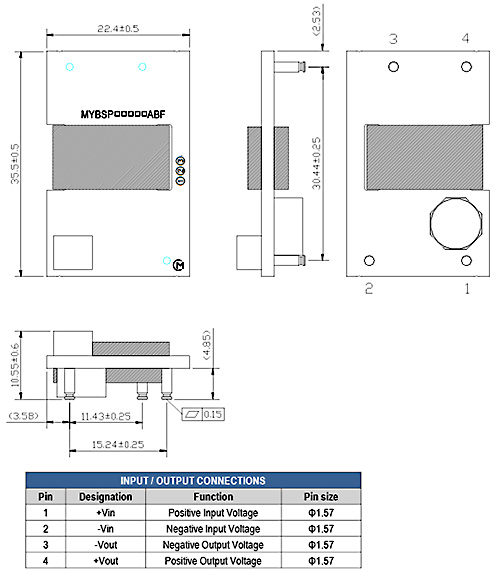

外型尺寸图
