murata 面向汽车150℃保证、2020尺寸(5.0×5.0mm)、绕线型 电源用共模扼流圈商品化 -PLT5BPH系列-

2019-05-16 16:46:11  点击数:    admin
摘要:面向汽车、150℃保证、2020尺寸(5.0×5.0mm)、额定电流 最大为5.6A的绕线型 电源用共模扼流圈 PLT5BPH系列已经商品化了。

背景

最近几年的汽车市场中,随着对高效率和改善环保性能的重视,以及为了更加安全的控制,安装在引擎和变速器周围的电子元件逐渐增多。因此,对于在150℃高温环境下工作的静噪滤波器的要求更加严格了。 因此,村田公司将用于150℃的高温环境下的小型、大电流对应的绕线型共模扼流圈商品化了。

特点

. 汽车动力传动系统对应、也可对应AEC-Q200。
. -55℃~+150℃中可使用。
. 小型(5.0×5.0mm)、对应电流最大为5.6A。
. 产生最大500Ω(at 10MHz)的共模阻抗,对于较大的噪声起到的抑制效果值得期待。
. 除了共模、差模阻抗也很高,普通模式的噪声去除效果值得期待。

应用

. ECU、传输控制等高温对应必须的面向汽车的电源整体解决方案。
. 汽车导航系统、汽车音响等的电源线。

产品型号

PLT5BPH系列 详细信息,请从这里进行确认。

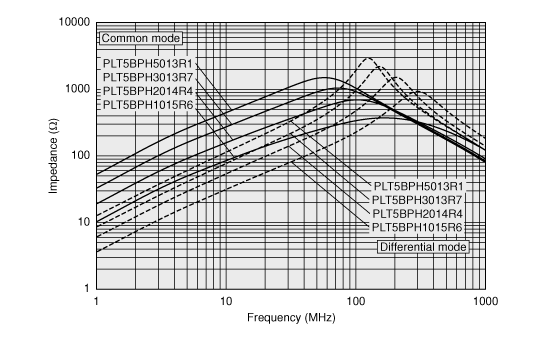

特性图

电气性能

. 共模阻抗(at 10MHz) : 100~500Ω
. 额定电流 : 3.1~5.6A ( *1 )
. 额定电压 : 80Vdc
. 使用温度范围 : -55~+150℃


(*1) +125℃以上的温度中使用时,有可能需要对额定电流进行降额。

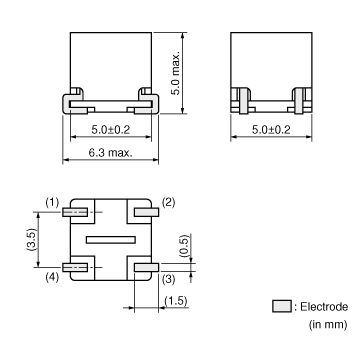

外形尺寸图

生产体制

量产中
